　　　鎧ガードと一般面材との試験比較

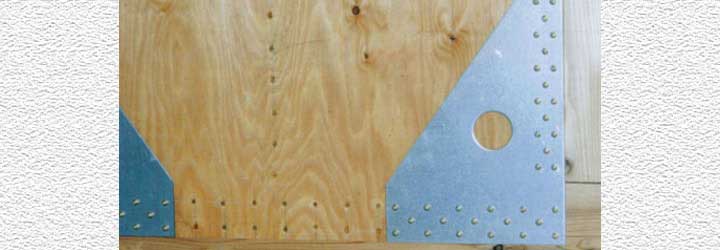

ハウス企画が開発した鎧ガードと一般的な構造用面材の破壊試験の結果です。
（国土交通省で定める評価機関により試験）

耐力壁試験結果（ハウス企画試験実施）

１	真壁と大壁	ハウス企画発明2001年	倍率7.3 限界耐力計算用
２	鎧ガード	ハウス企画発明2003年	壁倍率6.3 許容応力度計算用
３	パーチクルボード	建材メーカー製	壁倍率2.9 大臣認定
４	構造用合板	建材メーカー製	壁倍率2.5 建築基準法
５	制震壁	特定メーカー製	壁倍率3.2 試験結果
６	MDF	建材メーカー製	壁倍率2.9 大臣認定
７	石膏ボード	建材メーカー製	壁倍率 0.9 建築基準法

• 石膏ボード面材
• ＭＤＦ面材
• 構造用パネル（ＯＳＢ）


• 鎧ガードを用いた構造用合板

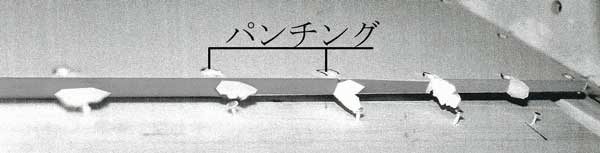

■石膏ボード面材

Pmax=6.9KN　　〔壁倍率０．９倍〕
破壊試験結果： 　　石膏ボードに抜けた釘頭の形が丸く残りました。
対地震：　　　　　多くの余震が発生した場合、釘穴が大きくなり耐力が徐々に失われます。
対津波：　　　　　素材の耐水性が低いため、津波にも弱いと考えられます。

■ＭＤＦ面材

Pmax=12.8KN　　〔壁倍率大臣認定値〕
対地震：　　　　　余震が多く繰り返される場合、耐力が低下します。
対津波：　　　　　素材の耐水性は中程度です。

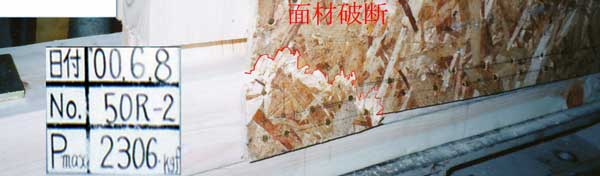

■構造用パネル（ＯＳＢ）

Pmax=23KN　　〔壁倍率２．５倍〕
対地震：　　　　　余震が多く繰り返される場合、耐力が低下します。
対津波：　　　　　素材の耐水性は中程度です。

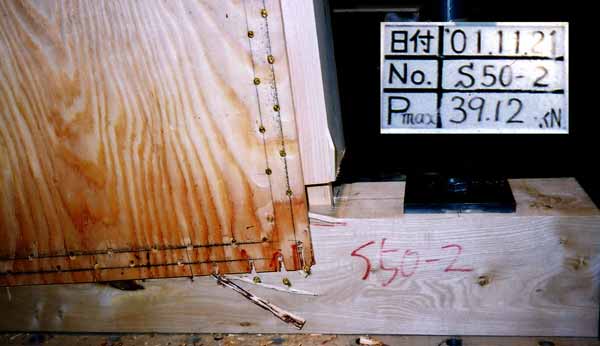

Pmax=24.4KN　　〔壁倍率基準法値〕

　　　　　　　　　　　〔壁倍率２．５倍〕
特徴：　　　　　　釘の打ち方は鎧ガードと同じです。
　　　　　　　　　（耐力性をあげるため旧来の栗土台を使用しています。）
破壊試験結果：　　釘は抜けないけれど合板を破壊しました。
対津波：　　　　　耐水性は高い。

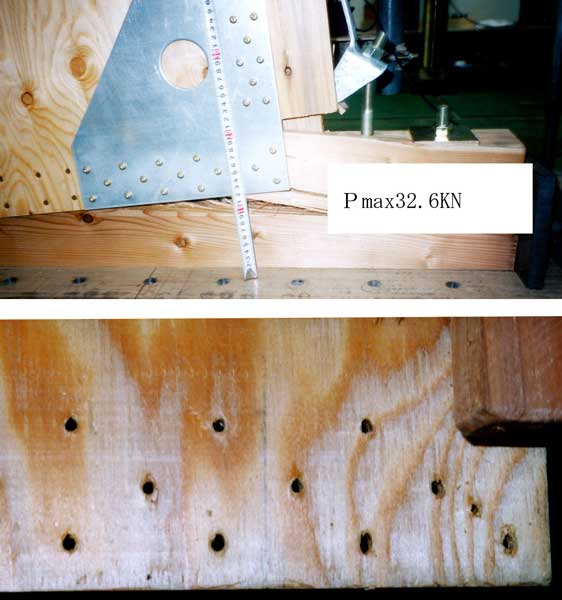

■鎧ガードを用いた構造用合板

Pmax=32.6KN　　〔壁倍率６．３倍〕
破壊試験結果：　構造用合板は破壊されず、柱が破壊されました。
　　　　　　　　鎧ガードをはずすと釘穴が破壊されていないことがわかります（下写真）。
