鎧ガードエクステンション施工例

   鎧ガードエクステンション施工例

鎧ガードエクステンションを使用した施工例を紹介します。
腐食した梁を補強するため、鎧ガードエクステンションを使用しています。

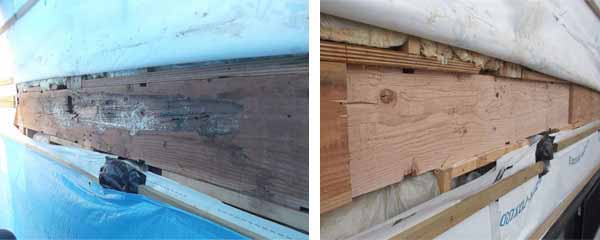

腐食した梁・腐食部分の切り取り
(左)腐食した梁です。そのままでは強度にかなり不安があります。
(右)腐食した部分を切り取った状態です。

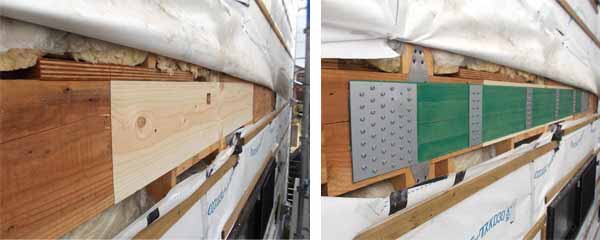

埋め木と鎧ガードエクステンションによる補強
(左)切り取った梁に埋め木をして補強しました。
(右)埋め木の上から鎧ガードエクステンションにて梁を補強しました。

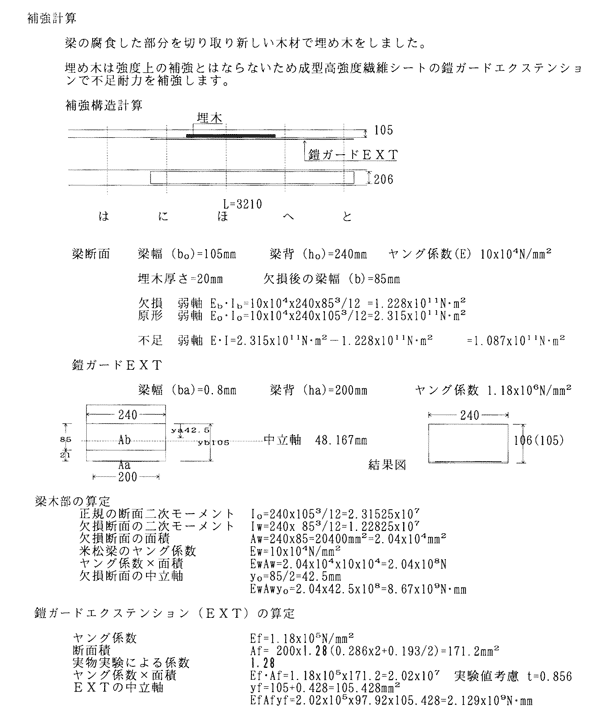

鎧ガードエクステンション構造計算結果1

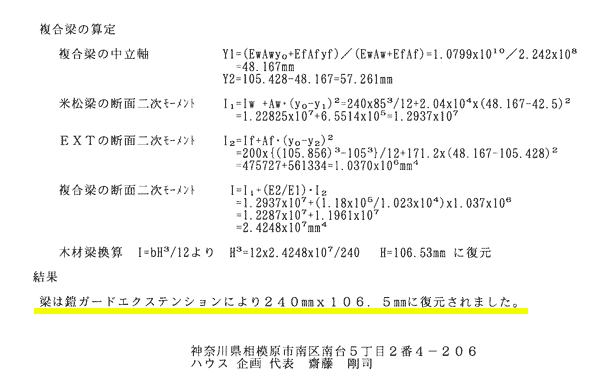

鎧ガードエクステンション構造計算結果2
